HP Agilent Keysight E5900B E3497B Emulationssonde

Unterstützt: 1,2 V bis 5 V Betrieb
Teilenummer: E5900B
Einfaches Upgrade zur Erfüllung wechselnder Prozessoranforderungen
Betrieb gekoppelt mit: Logikanalysatoren und Oszilloskopen
Ermöglicht: Speicher-/Registeränderung
Debugger über: 10/100 Base-T LAN
Bündelbeschreibung: 1 x Netzteil
MPN: E5900B E3497B
Modellnummer: E3497B
Standalone-Betrieb mit: einem branchenführenden Debugger
Marke: HP Agilent Keysight
Aktiviert Code: Download
Eigenversorgt: keine Zielleistung erforderlich
Verbindung: IEEE 1149.1 (JTAG) oder BDM

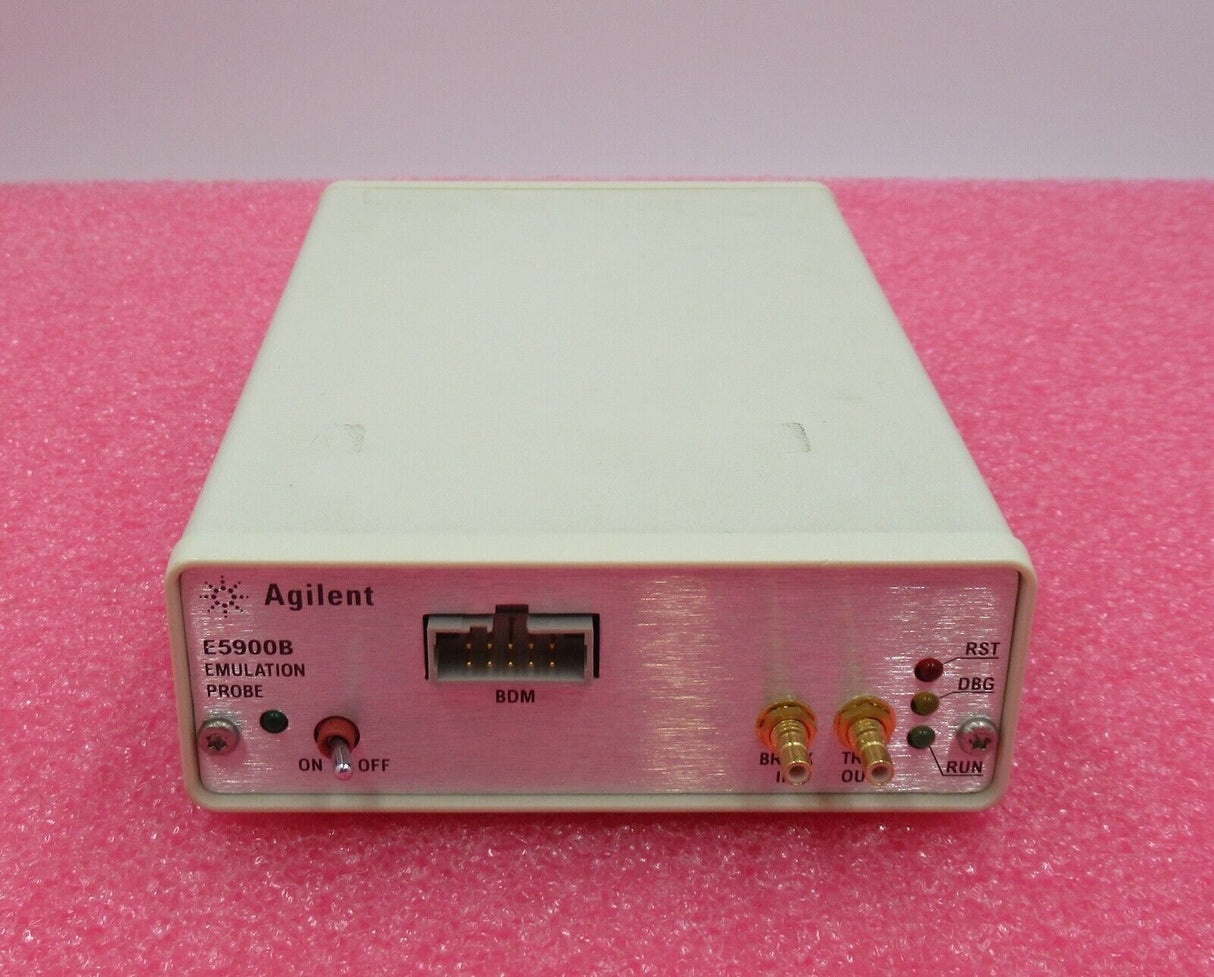

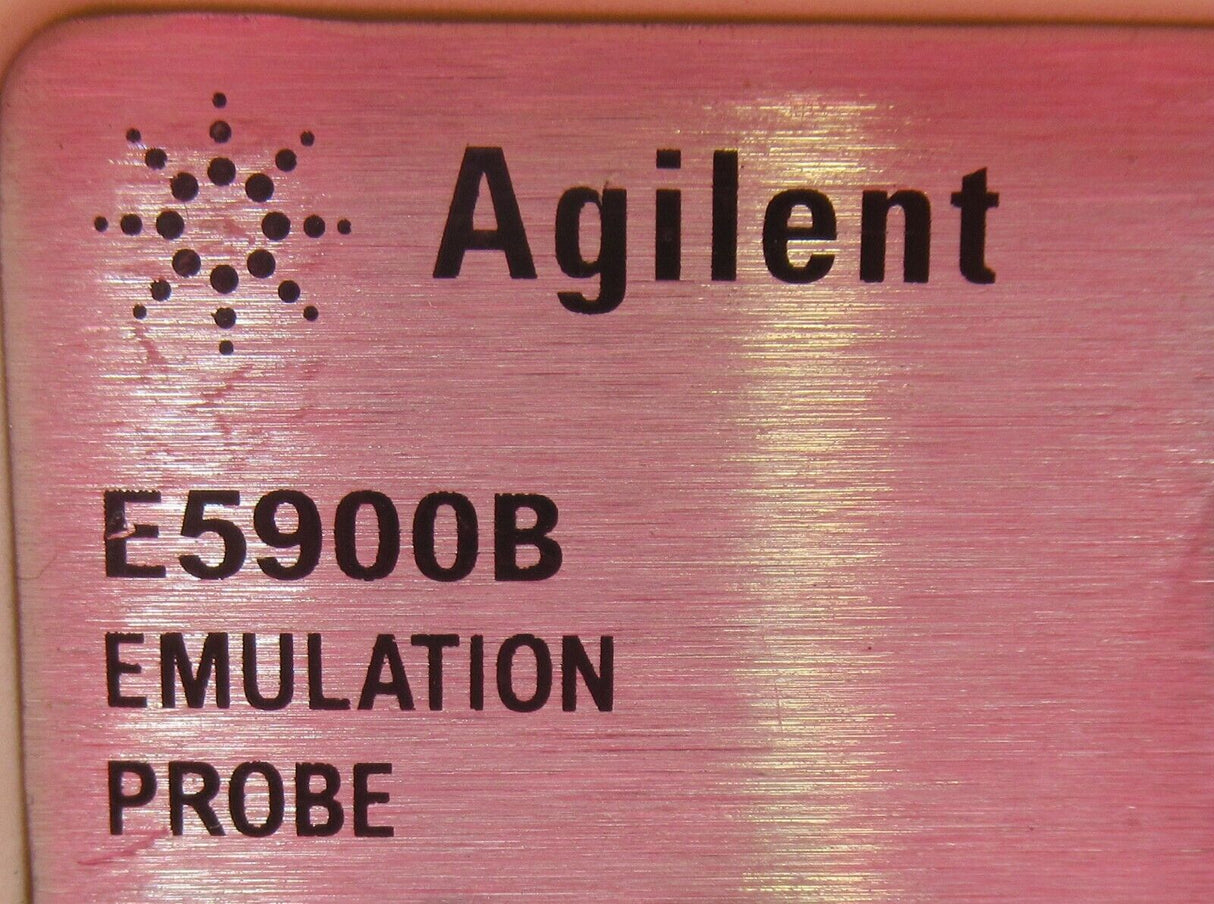

HP Agilent Keysight E5900B E3497B Emulationssonde

In gutem Zustand und voll funktionsfähig
Netzteil im Lieferumfang enthalten

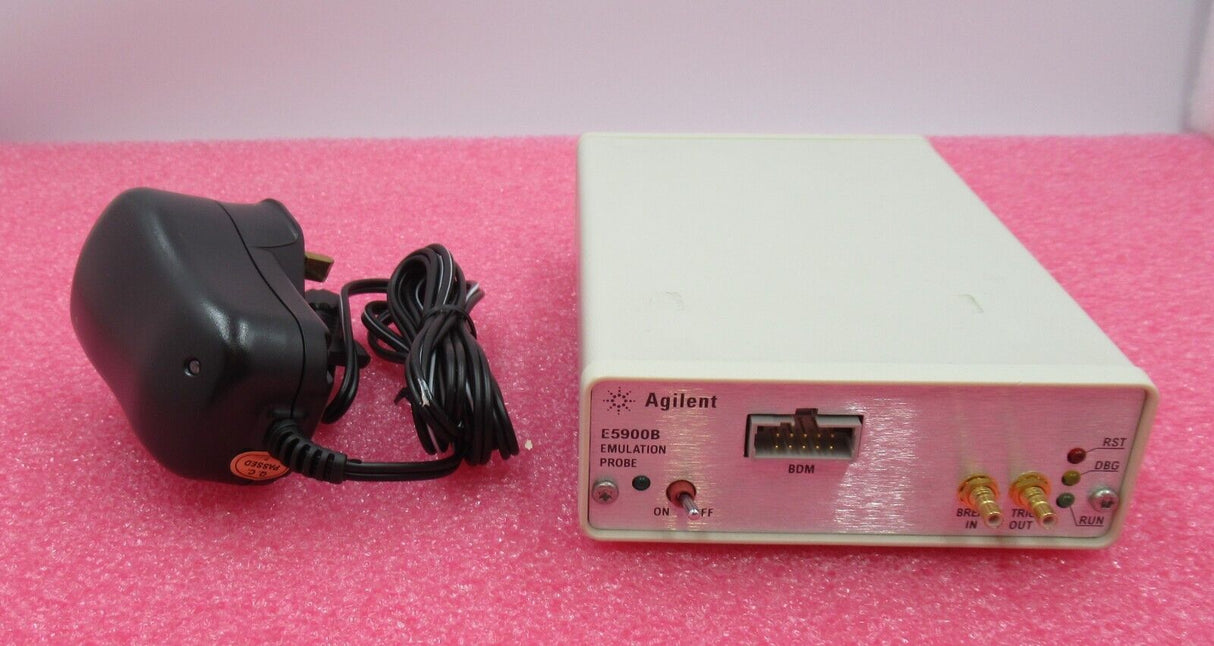

Enthalten:
1x HP Agilent Keysight E5900B E3497B Emulationssonde
1x Netzteil

Weitere Informationen:
Emulationssonde E5900B

Unterstützung für ARM7/ARM9/ARM9TDMI, MIPS, Motorola/IBM PowerPC 4xx, 6xx und 8xx; MPC 82xx; MPC 74xx und M•Core-Prozessoren
10/100T-LAN-Konnektivität zu Debuggern nach Industriestandard
Downloadgeschwindigkeiten bis zu 1 MByte/Sek.
Standalone-Betrieb mit einem branchenführenden Debugger
Betrieb gekoppelt mit Logikanalysatoren und Oszilloskopen in den Logikanalysesystemen der Agilent 16700-Serie für eine vollständige Zielsystemanalyse
Unterstützt den Betrieb von 1,2 V bis 5 V
IEEE 1149.1 (JTAG) oder BDM-Verbindung zum Debug-Port des Prozessors
Eigenstromversorgung, keine Zielstromversorgung erforderlich
Einfaches Upgrade zur Erfüllung sich ändernder Prozessoranforderungen

Die Emulationssonden der Agilent E5900B-Serie bieten eine elektrische Schnittstelle zum On-Chip-Debug-Port (BDM oder JTAG) eines unterstützten Mikroprozessors und ermöglichen so den Zugriff entweder für Debugger oder Logikanalysatoren und Oszilloskope der Agilent 16700-Serie.

Agilent E5900B-Emulationssonden werden über 10/100 Base-T-LAN mit branchenführenden Debuggern verbunden. Während des Betriebs mit dem Debugger ermöglichen die Sonden das Herunterladen von Code sowie die Ausführungssteuerung und den Zugriff auf Onchip-Register und Speicher.

Die Emulationssonden verfügen über eine eigene Stromversorgung und eignen sich daher ideal für den Einsatz in batteriebetriebenen und anderen Systemen, bei denen kein zusätzlicher Stromverbrauch für Debug-Tools eingeplant ist.

Debugger-Schnittstelle:
Die technischen Labore von Agilent haben die Kompatibilität der E5900B-Sonden mit branchenführenden Debuggern und Entwicklungssystemen von Green Hills, Mentor Graphics, Metrowerks und Wind River für eine breite Palette von Prozessoren getestet.

Ein Tool zur Systemfehlerbehebung:
Durch die Verbindung eines Oszilloskops und/oder Logikanalysators mit einer Emulationssonde über die Trigger-Ausgangs- und Break-Eingangsanschlüsse der Sonde können Sie den Systembetrieb in Bezug auf den CPU-Status anzeigen. In Systemen, in denen der Prozessor beispielsweise einen externen Break-Eingang unterstützt, kann der Trigger-Ausgang eines Oszilloskops dem Prozessor einen Break-Befehl erteilen, wenn eine kritische Steuerleitung jemals einen bestimmten Zustand erreicht.

Isolieren Sie schnell Probleme bei der Systemintegration:
Die Agilent E5900B-Emulationssonden können eng mit den Logikanalysesystemen der Agilent 16700-Serie gekoppelt werden. Diese Systeme ermöglichen eine schnelle Bestimmung Ihrer schwierigsten Hardware-, Software- und Systemintegrationsprobleme. Die E5900B-Systeme werden über das LAN oder mit dem zusätzlichen Emulationsmodul E5901B vom Logikanalysator gesteuert. Mithilfe der Logikanalyse, die eine Zeit- und Statusanalyse des Systembetriebs ermöglicht, kann die Emulationssonde die interne Mikroprozessoraktivität überwachen. Diese Kombination aus Logikanalyse und Emulation bietet Ihnen einen Überblick über Ihr gesamtes System, das alles von Signalen bis zum Quellcode umfasst.

Einfache Migration schützt Ihre Investition:
Die E5900B-Emulationssonden können auch dann noch nützliche Entwicklungstools sein, wenn für neue Projekte ein anderer Prozessor ausgewählt wird. Agilent-Migrationskits bieten eine einfache und kostengünstige Methode, vorhandene Emulationssonden zu konvertieren, um mit Ihren sich ändernden Prozessoranforderungen Schritt zu halten.
